Making Of …

Die Turtle-Boards werden getestet und die RadioShuttle-Software vorinstalliert

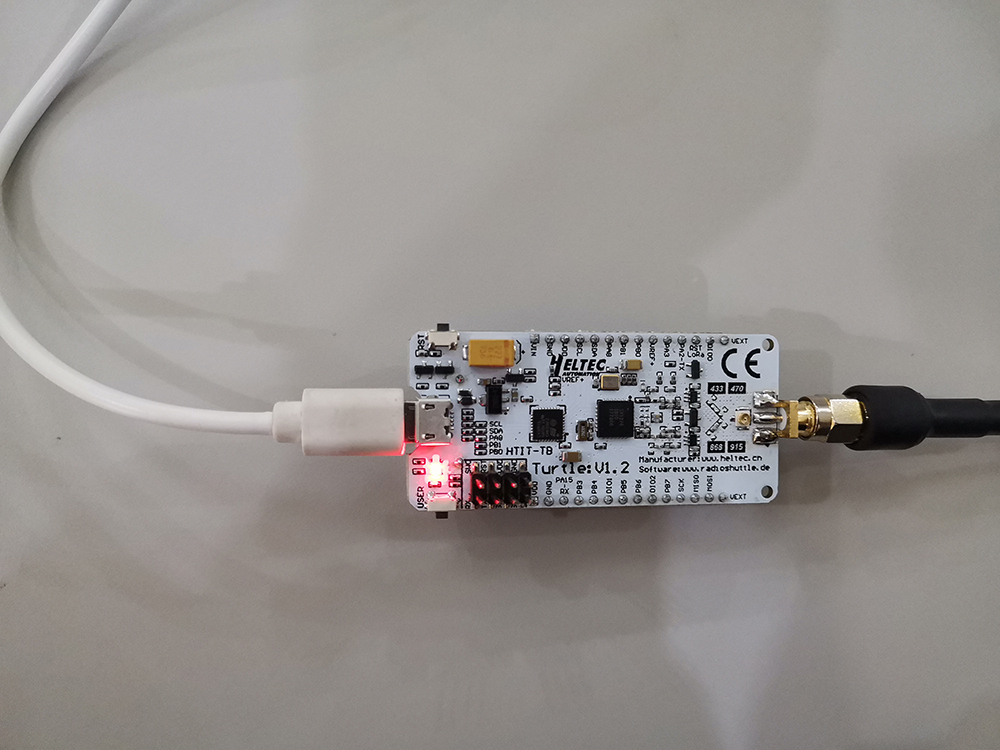

Das Heltec Turtle-Board (Revision 1.2) besteht alle Qualitätsprüfungen während der abschließenden Produktionsprüfung. Es ist mit der RadioShuttle-Software kompatibel und unterstützt LoRa Peer-to-Peer-Kommunikation. Die Entwicklung hat zwar einige Jahre gedauert, am Ende kam dabei aber eine äußerst ausgereifte Hard- und Software heraus. Das Board verwendet einen STM32L4-Prozessor sowie leistungsstarke Software-Libraries

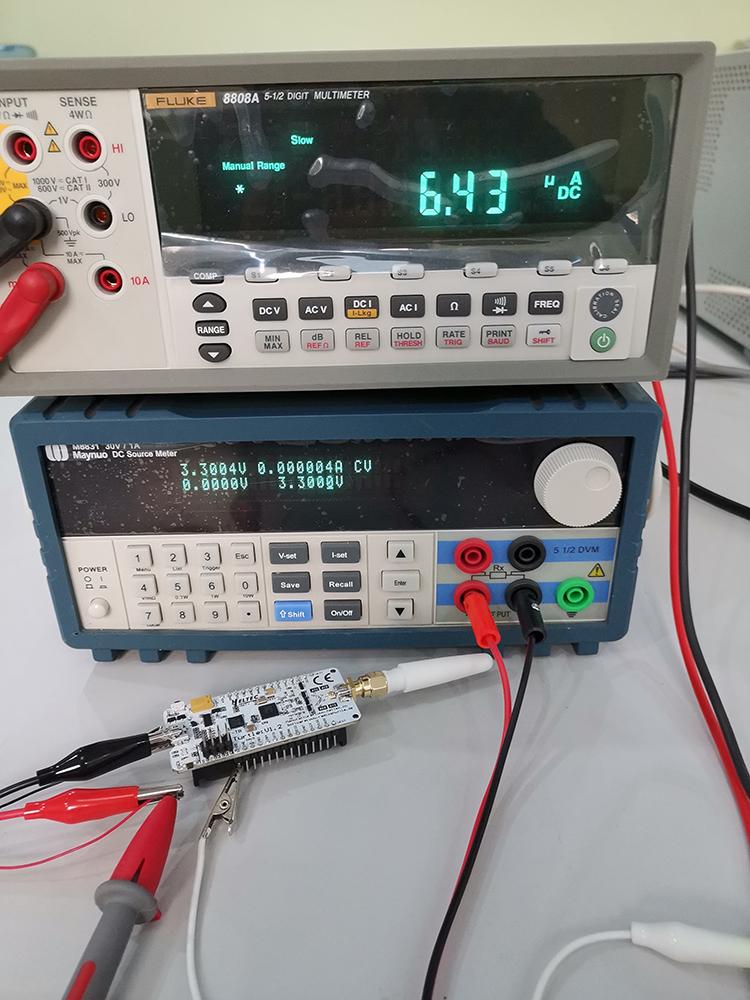

Hier wird gerade geprüft, ob die Stromaufnahme des Boards den Spezifikationen entspricht. Mit AAA-Batterien lässt sich das Board bis zu 10 Jahre betreiben und enthält leistungsfähige Software-Libraries. Bei der Planung des Boards lag das Augenmerk auf einer extrem hohen Energieeffizienz, sodass es mit Standard- oder wiederaufladbaren Batterien betrieben werden kann. Alternativ lässt es sich auch über den USB-Anschluss betreiben, wobei im Falle eines Ausfalls der Stromversorgung die Umschaltung von USB auf Batteriebetrieb automatisch erfolgt

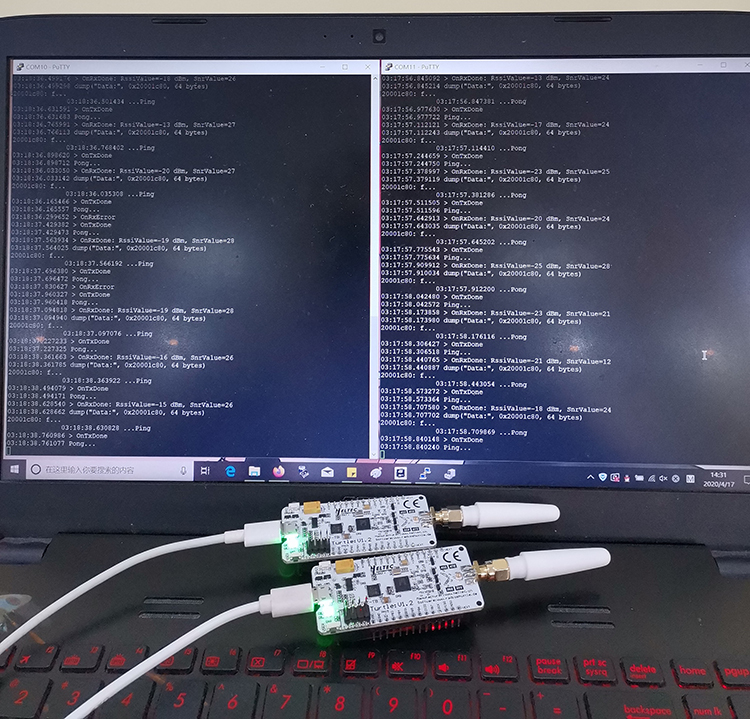

Jedes einzelne Board wird überprüft, um eine einwandfreie Funktion zu gewährleisten. Hier kommuniziert es gerade über das einfache LoRa-Beispielprogramm „Ping“. Betrieben wird das Board mit der RadioShuttle-Software, welches einen zuverlässigen und verschlüsselten Peer-to-Peer-Austausch von Nachrichten unterstützt

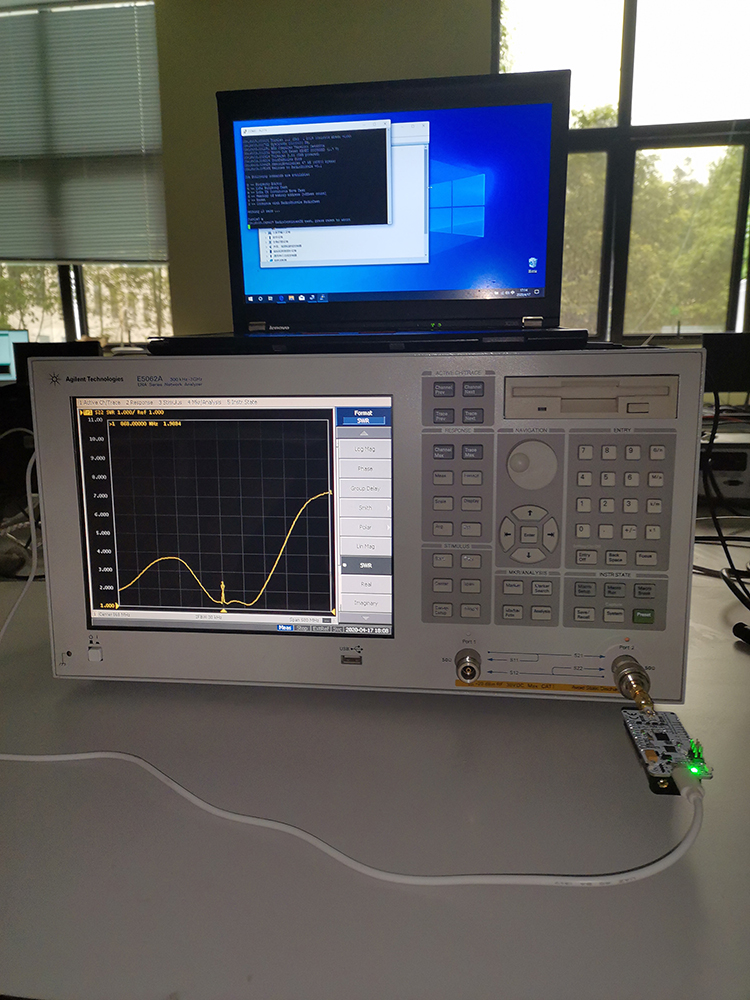

Hier wird das Stehwellenverhältnis (SWR) für das 868-MHz-Band getestet. Der Laptop ist mit dem Turtle-Board über den USB-Port „Virtual COM“ verbunden, um Testbefehle eingeben zu können

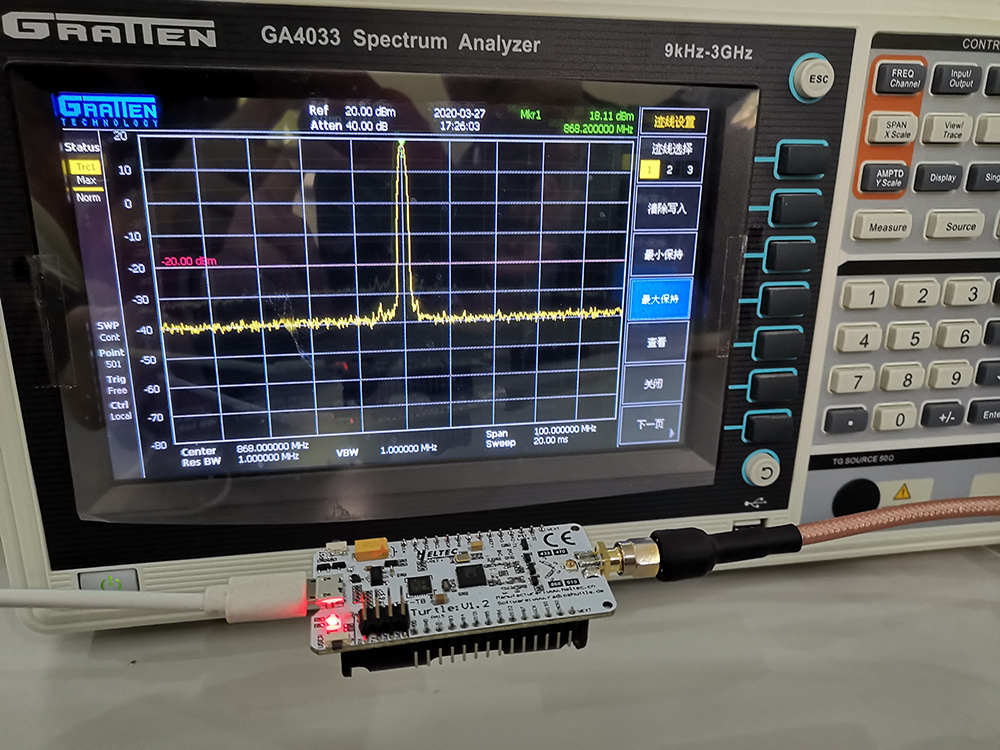

Die Sendeleistung wird getestet; einmal erhielten wir eine Lieferung defekter LoRa-Chips von Semtech, welche nicht genügend Sendeleistung erzeugten. Die Probleme wurden durch die Verwendung neuer Chips behoben, dennoch führen wir kontinuierlich Tests durch um sicherzustellen, dass die versprochene Qualität erreicht wird

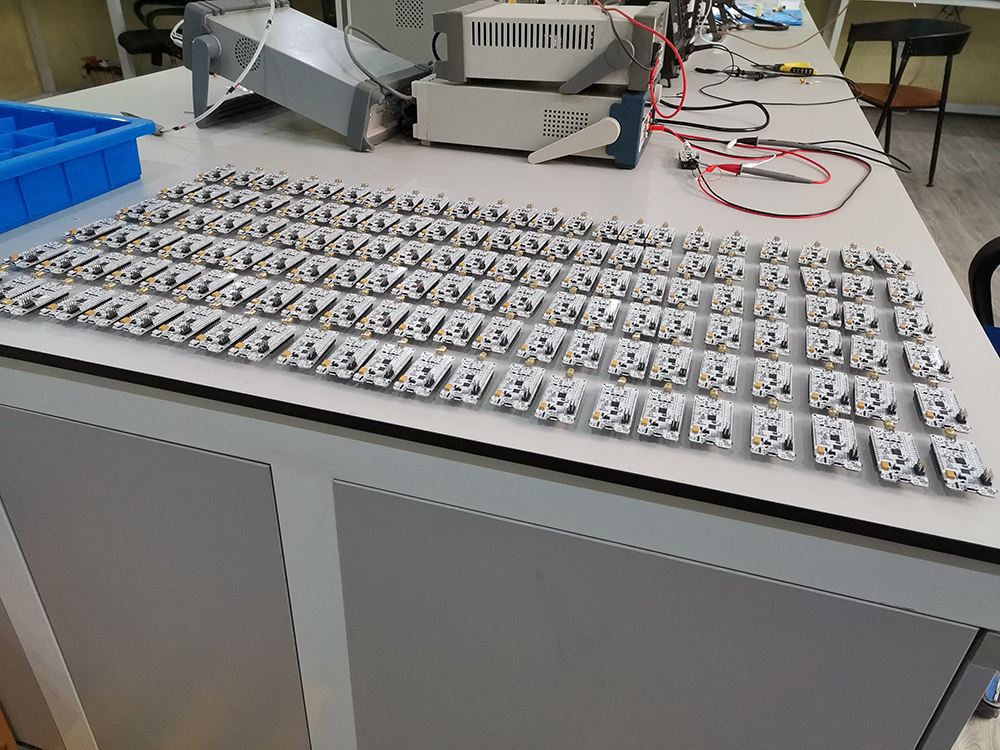

Nach ihrer Fertigstellung werden alle Boards überprüft und mit einer gültigen LoRa Device-ID versehen. Danach wird die RadioShuttle-Software vorinstalliert. Die Boards können deshalb quasi sofort für einfache Peer-to-Peer-Feldversuche genutzt werden, bevor mit eigenen Programmierlösungen experimentiert wird

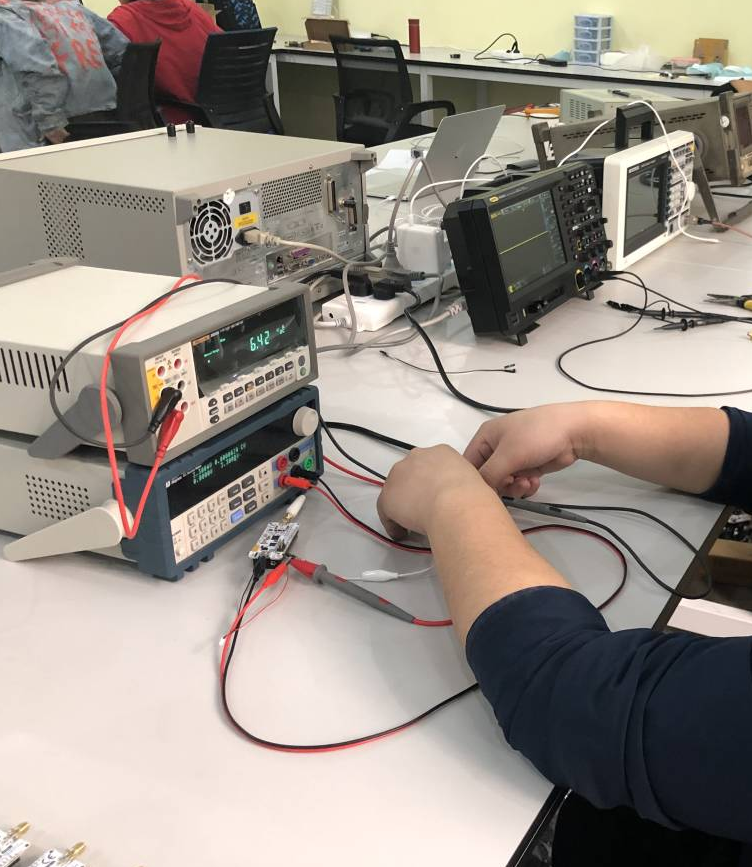

Ständige Tests der Turtle-Boards im Labor gewährleisten deren Leistungsfähigkeit. Einmal hatten wir aufgrund eines defekten Chips einen Leckstrom von 50 µA. Unser Herstellungs- und Testprozess stellt sicher, dass alle Turtle-Boards von hoher Qualität und Leistungsfähigkeit sind

Wir möchten uns bei all jenen bedanken, die an der Planung, Entwicklung, Produktion und Marketing der Turtle-Boards mitgewirkt haben. Tolle Arbeit, unsere Kunden werden sehr zufrieden sein.
