Making of …

La producción de las tarjetas ECO Power para los primeros usuarios y la exposición en MakerFaire Hannover

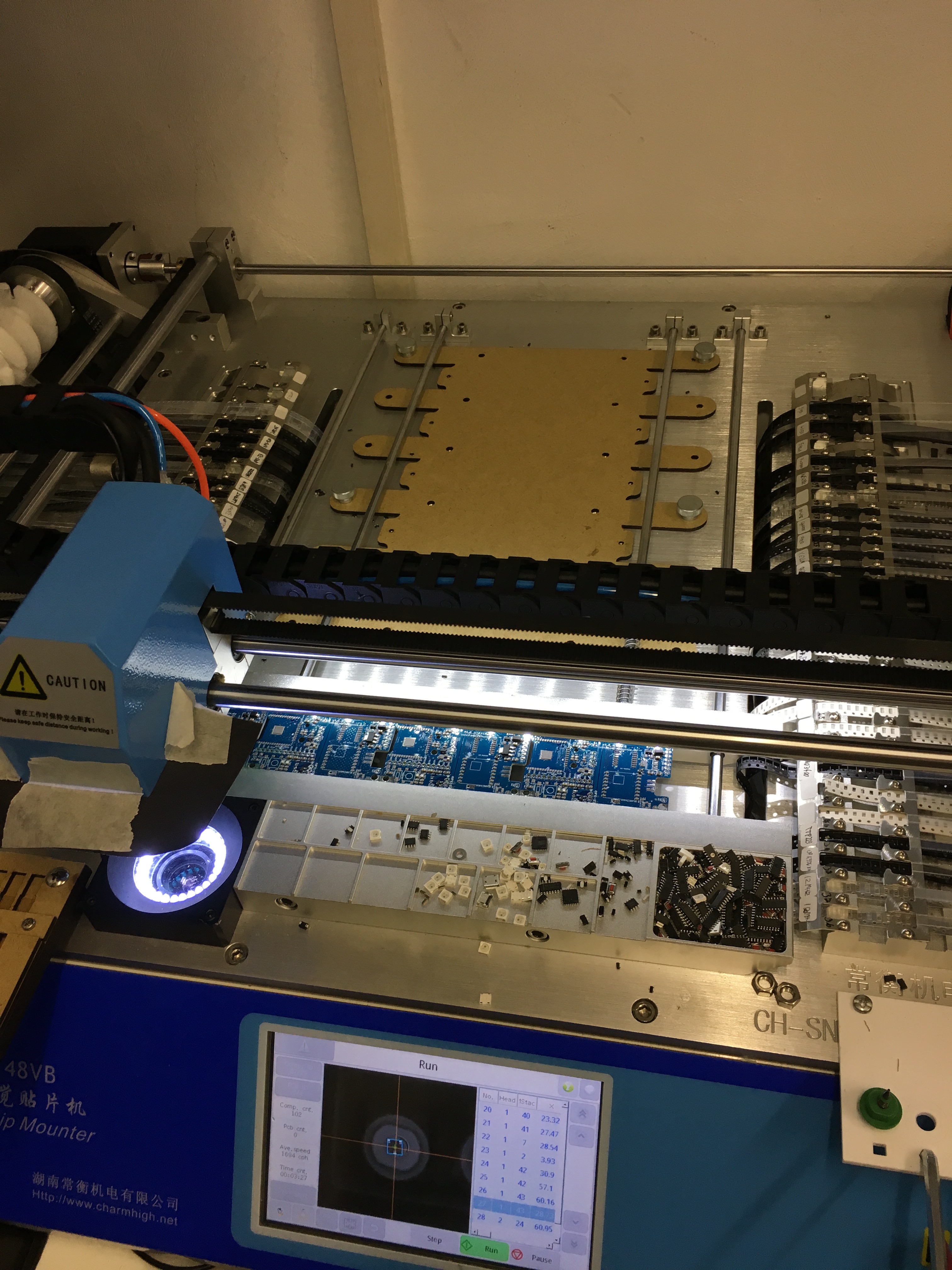

La lista de componentes se exporta desde el programa PCB “Eagle”, se compara con la base de datos de componentes y se transfiere a la máquina mediante un software especial desarrollado por el propietario de la máquina colocadora. El equipamiento de las placas de circuito impreso utilizando la máquina es preciso y rápido.



El primer lote de tarjetas equipadas se suelda en el horno de reflujo

Un adaptador de prueba autoconstruido permite probar rápidamente todas las conexiones de la tarjeta ECO Power, por lo que se garantiza rápidamente que todos los pines GPIO y las conexiones analógicas funcionen. Además, también se comprueba la conexión de radio LoRa. El Raspberry Pi modificado, que se puede ver en el fondo, sirve como programador para la instalación de varios programas de prueba

Las finas soldaduras SMD se comprueban bajo el estereomicroscopio y se fijan, si es necesario

Se utiliza una fuente de alimentación programable para comprobar si la tarjeta funciona correctamente a través de la fuente de alimentación USB y también a través de la batería, y si el consumo de energía es estable dentro del rango permitido. También se comprueba el cambio automático de batería a USB y viceversa

El voltaje de referencia de ADC se mide por tarjeta y se almacena permanentemente en la tarjeta. Esto asegura que la medición del voltaje de la batería y las aplicaciones de ADC del cliente proporcionen resultados precisos. La siguiente figura muestra que este módulo ESP32 tiene un voltaje de referencia ADC de 1,074 voltios en lugar de 1,100 voltios. Sin embargo, gracias a la calibración, las mediciones de ADC en el sitio del cliente trabajan con precisión

El tiempo preciso se consigue midiendo y calibrando el oscilador de compensación de temperatura del reloj (RTC). La calibración se realiza con una referencia de frecuencia de 10 MHz basada en un reloj atómico a través de un contador de frecuencia. La calibración necesaria se almacena permanentemente en la tarjeta y proporciona un tiempo muy preciso a lo largo de los años

En el modo RadioShuttle “Node Offline”, que utiliza el ESP32 “deepsleep”, la solución completa, incluido el sensor suministrado, sólo necesita 7 µA en funcionamiento con batería. Por supuesto, lo comprobaremos con mucho cuidado

Una última inspección independiente y la instalación del software RadioShuttle. PS: Cada par de números impares o pares de dispositivos (p. ej. 805/806) se programa como nodo y como estación (servidor). De este modo, el envío y recepción de mensajes se puede probar inmediatamente, sin necesidad de instalar ningún software. ¡Ponga las baterías y vámonos!
Para el primer lote de tarjetas creamos soportes de madera con un cortador láser, para que las tarjetas tengan una base firme. Aquí hay una muestra …

Los soportes de la tarjeta son geniales! Desafortunadamente, el láser necesita una hora por carrera, luego otra buena hora para pegar. En la fase inicial, incluimos los soportes de los componentes – los usuarios se sorprenderán!

Sin olvidar: el desarrollo completo de hardware y software, así como la producción, es “Made in Germany” (Hannover). Las tarjetas RadioShuttle Arduino (LongRa y ECO Power) fueron desarrolladas en Arduino Hannover, en el grupo LoRa. Le deseamos mucho éxito con la ESP32 ECO Power con la tarjeta LoRa.
