Making Of …

Les cartes Turtle sont testées et le logiciel RadioShuttle est préinstallé

La carte Turtle de Heltec (révision 1.2) passe tous les tests de qualité lors du test final de production. Il est compatible avec le logiciel RadioShuttle et prend en charge la communication pair-à-pair LoRa. Le développement a pris plusieurs années, mais au final, un matériel et un logiciel extrêmement mûrs ont vu le jour. La carte utilise un processeur STM32L4 et de puissantes bibliothèques de logiciels

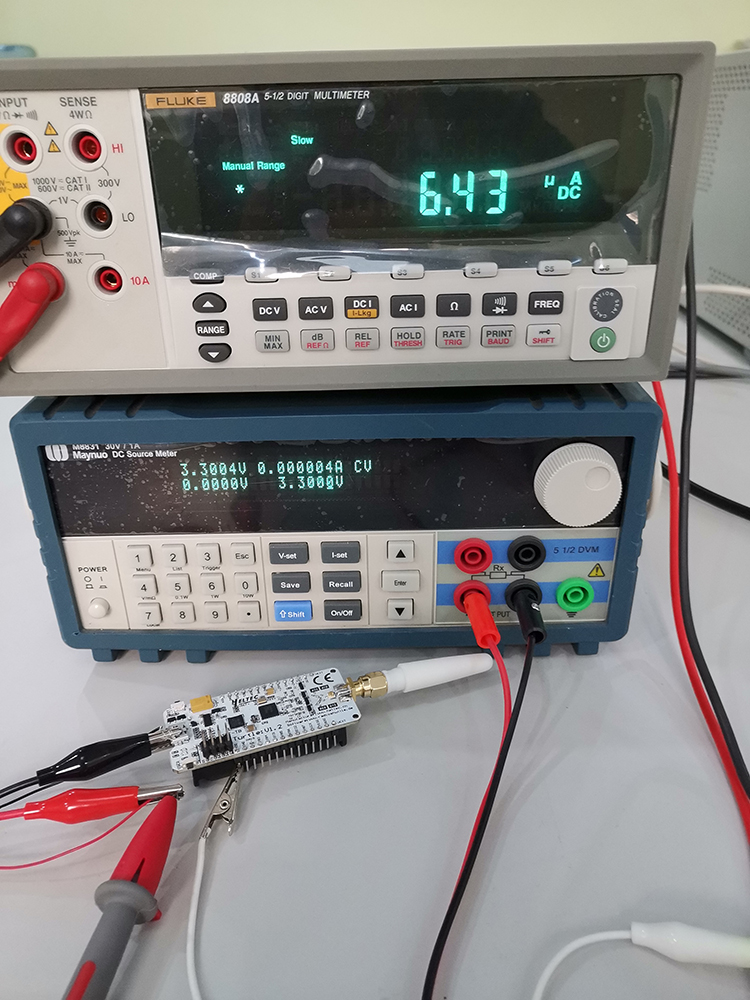

Ici, nous vérifions actuellement si la consommation actuelle de la planche est conforme aux spécifications. Avec des piles AAA, la carte peut fonctionner jusqu’à 10 ans et contient de puissantes bibliothèques de logiciels. Lors de la conception de la carte, la plus grande attention a été accordée à une efficacité énergétique extrêmement élevée afin qu’elle puisse fonctionner avec des batteries standard ou rechargeables. Il peut également être utilisé via la connexion USB, ce qui permet, en cas de panne de courant, de passer automatiquement du mode USB au mode batterie

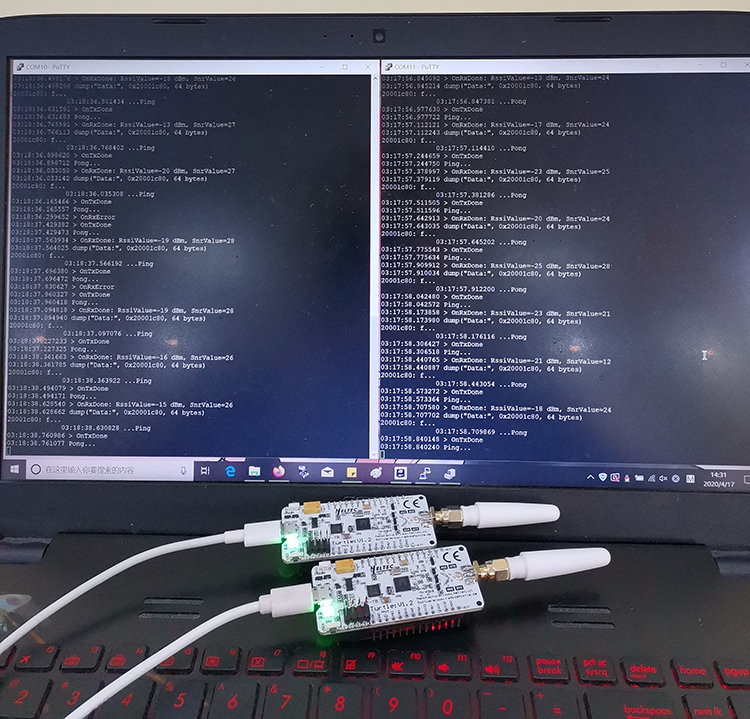

Chaque carte est contrôlé pour s’assurer de son bon fonctionnement. Ici, il communique simplement via le programme d’exemple LoRa simple « Ping ». La carte fonctionne avec le logiciel RadioShuttle, qui permet un échange fiable et crypté de messages de pair-à-pair

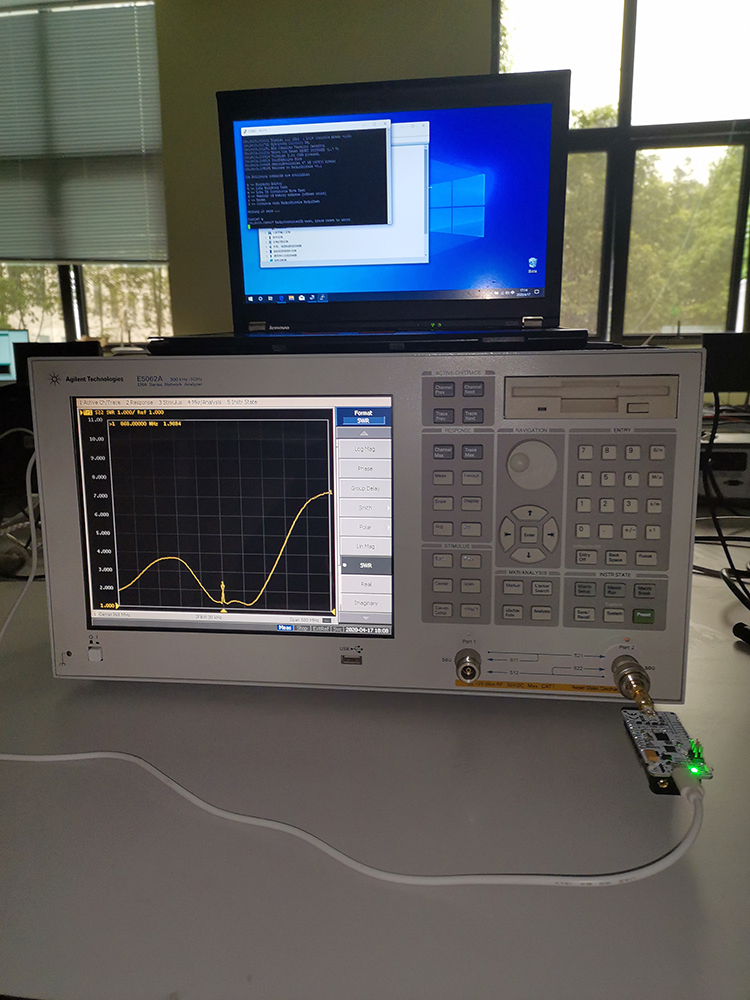

Ici, le rapport d’onde stationnaire (TOS) pour la bande de 868 MHz est testé. L’ordinateur portable est connecté à la carte Turtle via le port USB « COM virtuel » pour entrer les commandes de test

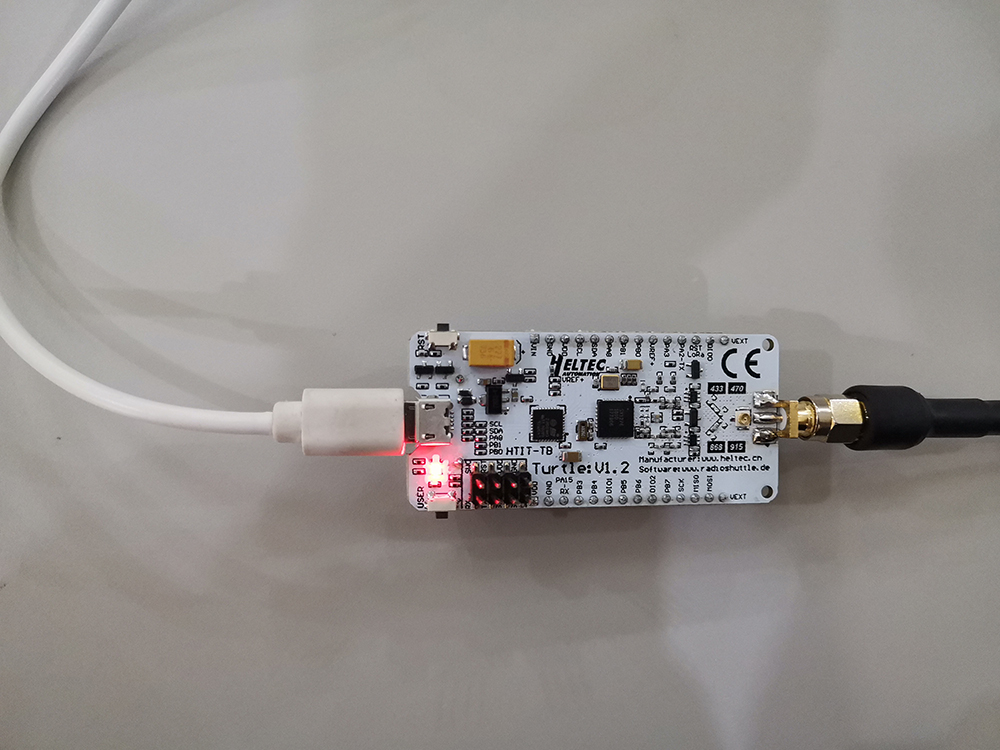

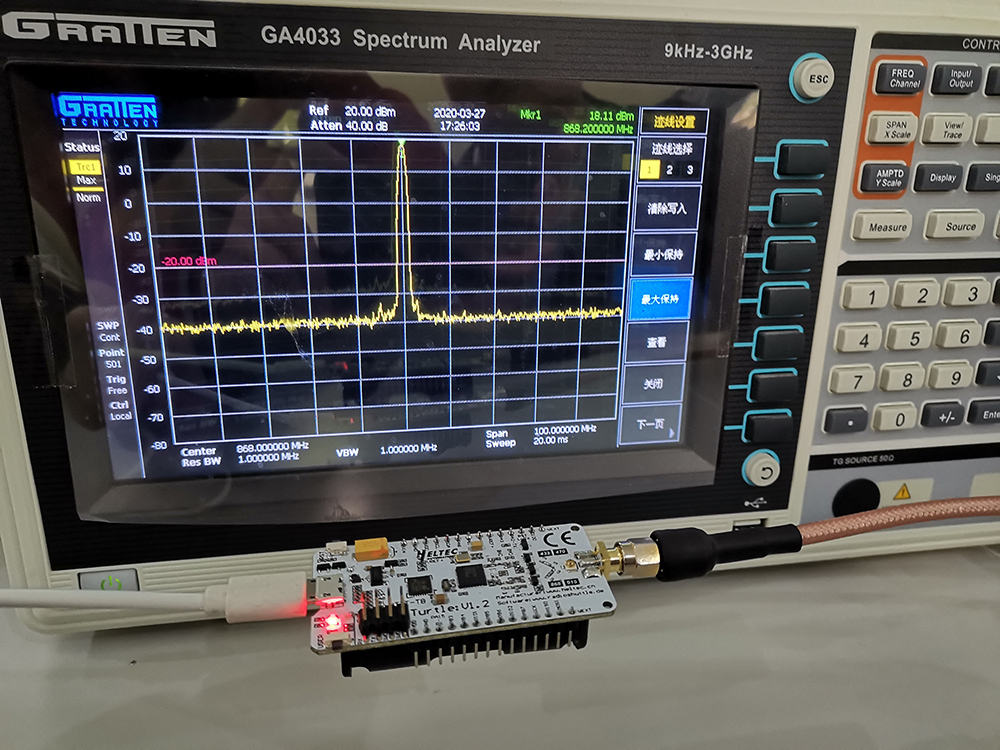

La puissance de transmission est testée ; une fois que nous avons reçu une livraison de puces LoRa défectueuses de Semtech, qui ne fournissaient pas assez de puissance de transmission. Les problèmes ont été résolus grâce à l’utilisation de nouvelles puces, mais nous continuons à effectuer des tests en continu pour nous assurer que la qualité promise est atteinte

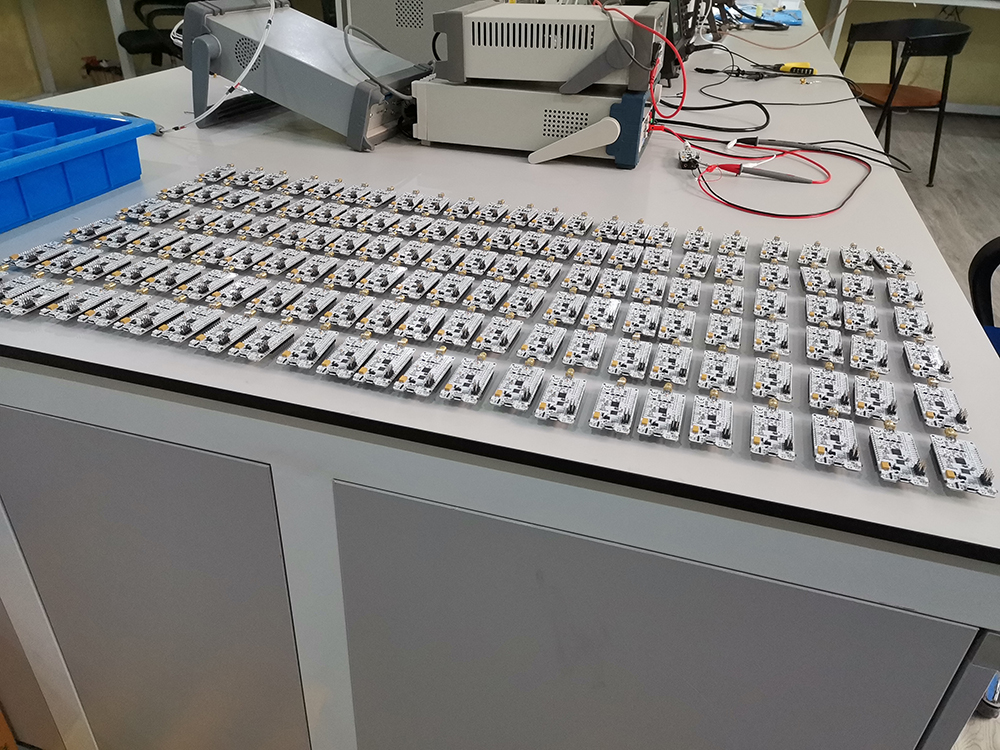

Après leur achèvement, toutes les cartes sont vérifiées et dotées d’un ID du dispositif LoRa valide. Ensuite, le logiciel RadioShuttle est préinstallé. Les cartes peuvent donc être utilisées immédiatement pour de simples tests de terrain en pair-à-pair avant d’expérimenter vos propres solutions de programmation

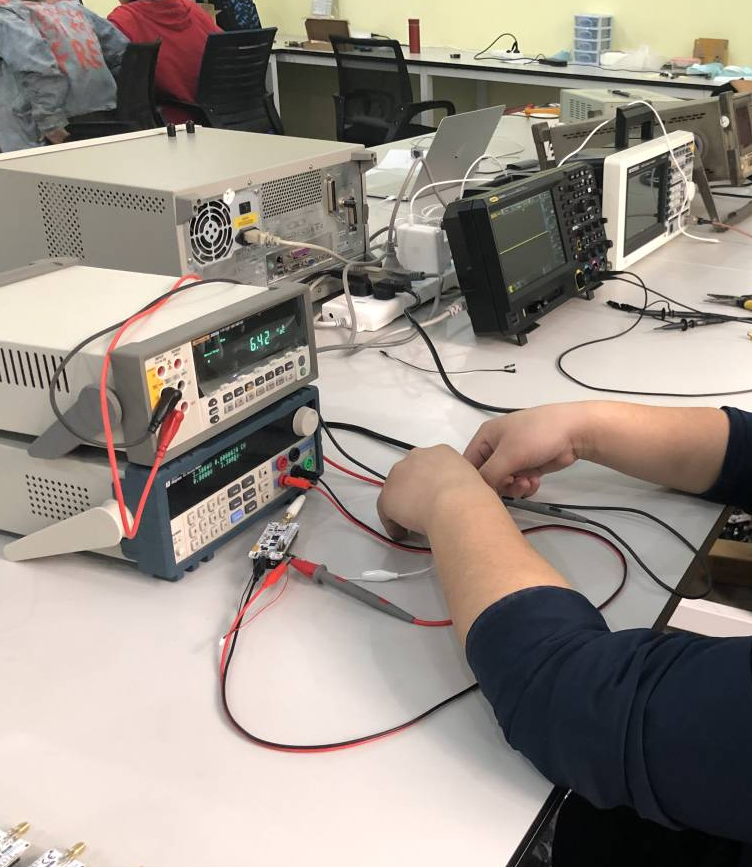

Les tests constants des cartes Turtle en laboratoire garantissent leur performance. Une fois, nous avons eu un courant de fuite de 50 µA dû à une puce défectueuse. Notre processus de fabrication et d’essai garantit que toutes les cartes Turtle sont de haute qualité et performantes

Nous tenons à remercier tous ceux qui ont contribué à la planification, au développement, à la production et à la commercialisation des cartes Turtle. Excellent travail, nos clients seront très satisfaits.
