Documentation Technique

Installation de l’antenne filaire

Le fil d’antenne fourni doit être soudé sur le bloc central SMA en haut de la carte, puis raccourci à 8,2 cm. L’antenne λ/4 est donc adaptée pour 868,1 MHz.

La formule exacte pour calculer la longueur de l’antenne est :
Longueur d'onde = vitesse de la lumière / fréquence

Pour λ/4, cette valeur doit être à nouveau divisée par 4.

Comme le bloc central SMA fonctionne aussi comme une antenne, les 8,2 cm sont suffisants.

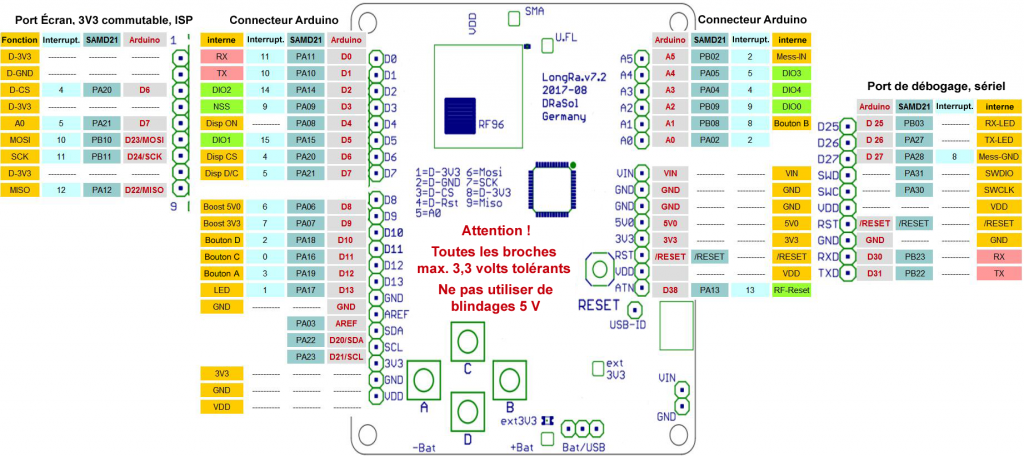

Carte LongRa : Affectation des broches et des interruptions

Affectation des broches jusqu’à la révision de la carte 7.2

Affectation des broches de la révision de la carte 7.5

Connecteur d’antenne SMA ou U.FL

La prise SMA peut être facilement soudée.

Pour une prise U.FL, le câble d’antenne sous la connexion SMA doit être débranché et le pont de soudure à gauche de la connexion U.FL fermé.

Allumer la tension 3,3 V ou 5 V

Un transformateur de tension interne (booster) génère 3,3 V ou 5,0 V à partir de la tension d’entrée. Les broches GPIO de commutation sont définies dans le fichier « PinMap.h » du logiciel RadioShuttle. Actuellement, il est possible de commuter entre 3,3 V ou 5 V.

Remarque :
Le booster commutable n’est disponible qu’en version LongRa 6.3 ou plus récente

Enclencher la tension de la fente de l’écran

Après la mise sous tension du booster 3,3 V, la connexion du blindage externe peut être activée et désactivée. Une coupure d’alimentation spéciale assure que l’alimentation de l’écran est déconnectée de 3,3 V et de GND lorsque l’écran est éteint. La broche PA08 (Arduino D4) permet d’allumer et d’éteindre l’écran.
